ChromaVision es una herramienta modular basada en visión artificial, que permite detectar piezas físicas por color y posición, y visualizarlas en un motor de videojuegos de forma sincronizada. El color de cada pieza actúa como un identificador que permite sustituirla por el tipo de objeto que el usuario desee en el motor.

Es una herramienta adaptable a diversos motores de videojuegos y que permite crear aplicaciones para distintos contextos. Esta aplicación demuestra su uso en el prototipado de niveles, desarrollada en Unreal Engine 5.7.

Arquitectura del sistema

La herramienta se compone de dos módulos independientes:

1. Módulo de detección de piezas: implementado en Python con OpenCV. Captura las imágenes de la webcam y detecta el color y la posición de las piezas sobre la base. Luego envía esta información al módulo de visualización (motor de videojuegos) mediante el protocolo UDP.

2. Módulo de visualización: script integrado en el proyecto del motor de videojuegos. Recibe una lista con las piezas detectadas e instancia los objetos que el usuario ha asignado a cada color, en la posición correspondiente a la pieza física.

Compatibilidad de motores

La separación lógica entre ambos módulos, junto con la comunicación mediante UDP, permiten que la herramienta sea independiente del motor de videojuegos. Cualquier motor que incorpore en su proyecto el módulo de visualización correspondiente podrá recibir e interpretar los mensajes del módulo de detección sin necesidad de modificar su lógica.
En este trabajo se ha desarrollado el módulo de visualización para Unreal Engine 5.7. Es reutilizable, es decir, puede integrarse en cualquier proyecto de UE sin modificar su código fuente, simplemente añadiendo los scripts al proyecto.

Aplicaciones

ChromaVision es una herramienta flexible gracias a las siguientes características:

• • Arquitectura modular compatible con distintos motores de videojuegos, tanto 2D como 3D (actualmente Unreal Engine 5.7).
  • Posibilidad de añadir, eliminar o ajustar los colores detectados. Además de otras variables configurables de la detección, visualización y envío de piezas.
  • Representar las piezas en el motor de videojuegos con el objeto que se desee (configurable en el editor).
  • Uso de hardware estándar: ordenador, webcam común, y piezas y base de LEGO.

Esto permite desarrollar aplicaciones para diversos ámbitos o sectores. Por ejemplo: desarrollo de videojuegos, aplicaciones didácticas, arquitectura y planificación urbanística, etc.

Aplicación de demostración

Para demostrar el funcionamiento de la herramienta se ha desarrollado una aplicación de prototipado de niveles para videojuegos empleando Unreal Engine 5.7. Permite construir niveles de forma tangible y jugarlos.

Aplicación de demostración

Para demostrar el funcionamiento de la herramienta se ha desarrollado una aplicación de prototipado de niveles para videojuegos empleando Unreal Engine 5.7. Permite construir niveles de forma tangible y jugarlos.

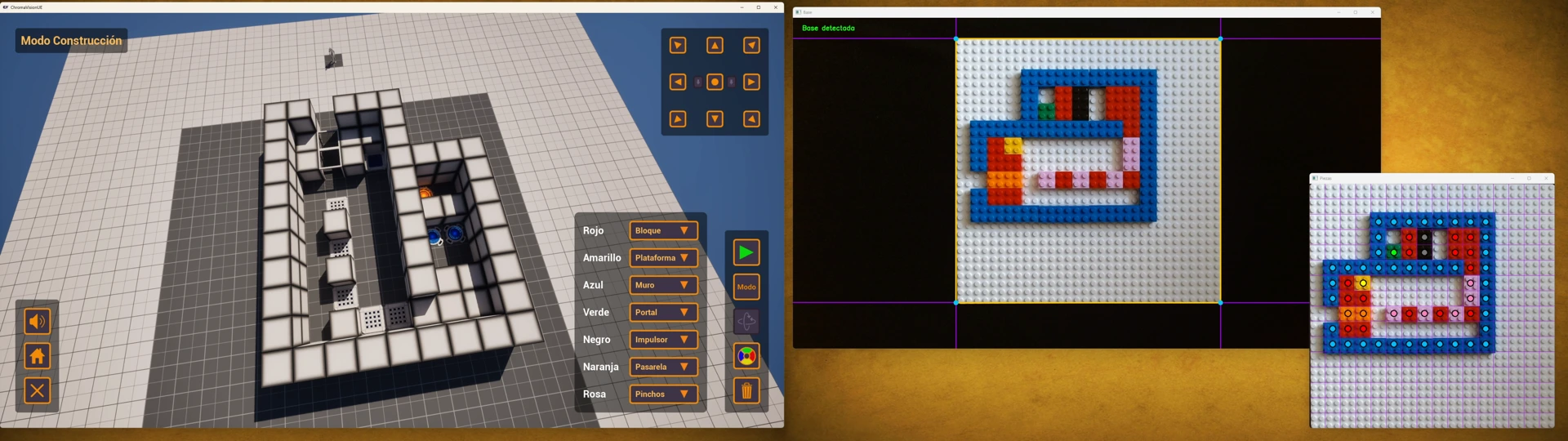

Izquierda: Aplicación de prototipado de niveles. Derecha: ventanas del módulo de detección que muestran la detección de la base y de las piezas.

Repositorio de GitHub

Se puede encontrar el código y la memoria del Trabajo de Fin de Grado en el repositorio de Github.
